En tant que fournisseur d'électrodes en graphite de 450 mm, garantissant que les performances élevées de nos produits sont de la plus haute importance. Les électrodes en graphite de haute qualité sont cruciales pour les fours à arc électrique (EAF) dans l'acier et d'autres applications industrielles. Dans ce blog, je partagerai quelques méthodes clés sur la façon de tester les performances des électrodes en graphite de 450 mm.
1. Tests de propriété physique
Test de densité
La densité est une propriété physique fondamentale des électrodes en graphite. Une densité appropriée indique la compacité de la structure du graphite. Pour mesurer la densité d'une électrode en graphite de 450 mm, nous mesurons d'abord sa masse avec précision en utilisant un équilibre de précision élevé. Ensuite, nous utilisons un étrier pour mesurer le diamètre et la longueur de l'électrode et calculons son volume en fonction de la formule de volume de cylindre (v = \ pi r ^ {2} h), où (r) est le rayon et (h) est la longueur. La densité (\ rho) est ensuite calculée comme (\ rho = \ frac {m} {v}), où (m) est la masse. Une densité plus élevée implique généralement une meilleure résistance mécanique et une conductivité électrique.
Test de porosité
La porosité affecte la résistance à l'oxydation de l'électrode et les propriétés mécaniques. Une méthode courante pour mesurer la porosité est la porosimétrie d'intrusion du mercure. Dans cette méthode, le mercure est forcé dans les pores de l'électrode de graphite sous une pression croissante. Le volume de mercure intrusion à différentes pressions est mesuré, et la distribution de la taille des pores et la porosité totale peuvent être calculées. Une faible porosité est souhaitable car elle réduit la surface exposée à l'oxydation et améliore les performances globales de l'électrode.
2. Tests de propriété électrique
Test de résistivité électrique
La résistivité électrique est un indicateur de performance clé pour les électrodes en graphite. Il détermine à quel point l'électrode peut conduire efficacement l'électricité. Pour mesurer la résistivité électrique d'une électrode en graphite de 450 mm, nous utilisons une méthode de sonde à quatre points. Quatre sondes sont placées en contact avec la surface de l'électrode. Un courant connu est passé à travers les deux sondes externes, et la chute de tension est mesurée sur les deux sondes intérieures. La résistivité électrique (\ rho_ {e}) peut être calculée à l'aide de la formule (\ rho_ {e} = \ frac {v} {i} \ Times \ frac {l} {a}), où (v) est la chute de tension, (i) est la zone de la section croisée. Une faible résistivité électrique est essentielle pour réduire la consommation d'énergie lors du fonctionnement des fours à arc électrique.
Test de conductivité thermique
La conductivité thermique est également importante car elle affecte la dissipation de la chaleur de l'électrode pendant le fonctionnement. La méthode de la source du plan transitoire (TPS) est souvent utilisée pour mesurer la conductivité thermique des électrodes de graphite. Un capteur avec une puissance de chauffage connue est placé en contact avec la surface de l'électrode. L'augmentation de la température du capteur est mesurée au fil du temps et la conductivité thermique (k) peut être calculée en fonction des équations de transfert de chaleur. Une conductivité thermique élevée aide à prévenir la surchauffe de l'électrode, ce qui peut entraîner une rupture de l'électrode et une réduction des performances.
3. Tests de propriété mécanique
Test de résistance à la flexion
La résistance à la flexion mesure la capacité de l'électrode à résister aux forces de flexion. Un test de flexion à trois points est couramment utilisé pour les électrodes en graphite. L'électrode est prise en charge à deux points et une charge est appliquée au centre. La charge maximale que l'électrode peut résister avant la rupture est enregistrée, et la résistance à la flexion (\ sigma_ {f}) est calculée à l'aide de la formule (\ sigma_ {f} = \ frac {3fl} {2bh ^ {2}}), où (f) est la charge maximale, (l) est la longueur de portée entre la longueur des supports, (b) est la large (Diamètre dans le cas d'une électrode cylindrique). Une résistance à la flexion élevée est nécessaire pour empêcher la rupture des électrodes pendant la manipulation et le fonctionnement.
Test de résistance à la compression
La résistance à la compression est la capacité de l'électrode à résister aux forces de compression. Dans un test de résistance à la compression, l'électrode est placée entre deux plateaux d'une machine d'essai, et une charge augmentée progressivement est appliquée jusqu'à l'échec de l'électrode. La résistance à la compression (\ Sigma_ {C}) est calculée comme (\ Sigma_ {c} = \ frac {f_ {max}} {a}), où (f_ {max}) est la charge maximale et (a) est la zone de section croisée de l'électrode. La résistance à la compression adéquate garantit que l'électrode peut résister à la pression dans le four à arc électrique.
4. Test de résistance à l'oxydation
La résistance à l'oxydation est cruciale pour les performances à long terme des électrodes de graphite, en particulier dans les environnements à haute température. Une façon de tester la résistance à l'oxydation est l'analyse thermogravimétrique (TGA). Dans TGA, un petit échantillon de l'électrode est chauffé dans une atmosphère oxydante (généralement l'air) à un taux de chauffage constant. Le changement de masse de l'échantillon est enregistré en fonction de la température. Le taux d'oxydation peut être calculé à partir de la pente de la courbe de perte de masse. Un taux d'oxydation plus faible indique une meilleure résistance à l'oxydation.
5. Analyse de la composition chimique
La composition chimique de l'électrode en graphite peut affecter considérablement ses performances. L'analyse de fluorescence X-Ray (XRF) est une méthode non destructrice utilisée pour déterminer la composition élémentaire de l'électrode. Il peut détecter des éléments tels que le carbone, le silicium, le fer et le soufre. La pureté de l'électrode en graphite, principalement la teneur en carbone, est un facteur important. Les électrodes en graphite à haute pureté ont généralement de meilleures propriétés électriques et thermiques.
Notre avantage produit

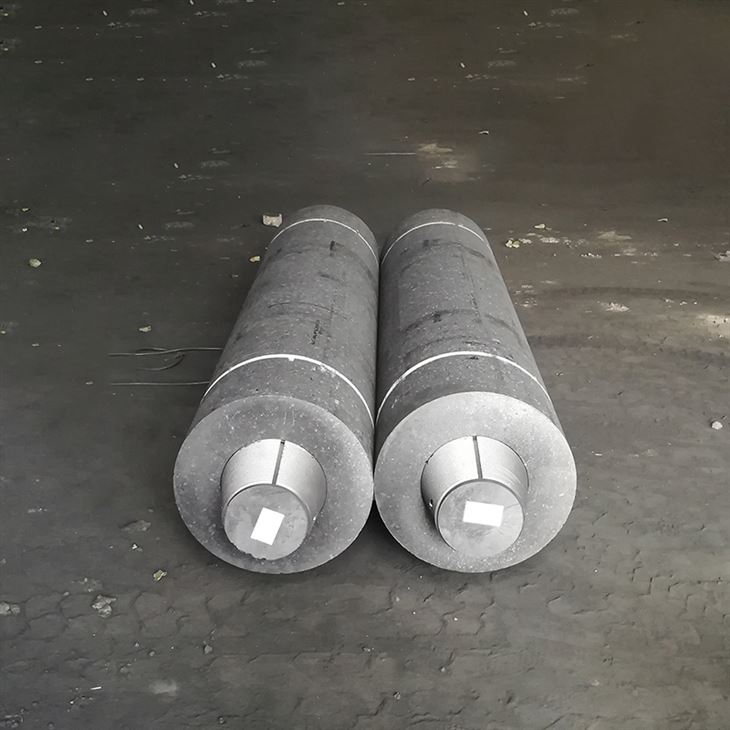

Dans notre entreprise, nous nous engageons à fournir des électrodes en graphite de 450 mm de haute qualité. Nos produits, comme leÉlectrodes en graphite de 450 mm avec mamelons, ont été rigoureusement testés en utilisant les méthodes mentionnées ci-dessus pour assurer d'excellentes performances. Nous proposons également d'autres produits connexes commeÉlectrode graphite de 500 mm pour EAFetÉlectrode graphite de 500 mm utilisée.
Conclusion
Le test des performances des électrodes en graphite de 450 mm implique un ensemble complet de tests physiques, électriques, mécaniques et chimiques. En effectuant ces tests, nous pouvons nous assurer que nos produits répondent aux normes élevées requises par nos clients dans les aciéries et autres industries. Si vous êtes intéressé à acheter nos électrodes en graphite ou à avoir des questions sur nos produits, n'hésitez pas à nous contacter pour une discussion plus approfondie. Nous sommes impatients d'établir une coopération à long terme avec vous.
Références
- Normes ASTM pour les tests d'électrodes en graphite.
- "Graphite and Carbon Handbook" par MS DOWNELHAUS, G. DOSHELHAUS et PC Eklund.
- Documents de recherche sur les tests de performance de Graphite Electrode publiés dans International Materials Science Journals.
